Funções dos Geotêxteis

Partilhamos convosco um interessante artigo publicado pela nossa especialista Andrea Mayorga em que nos fala das diferentes funções que os nossos geotêxteis podem desempenhar dentro de um sistema construtivo.

Vamos começar por explicar que o geotêxtil é um material plano, permeável, de deformidade apreciada, formado por fibras poliméricas termoplásticas. A Soprema oferece uma vasta gama de geotêxteis, adequados para diferentes funções e aplicações.

Gama de Geotêxteis Soprema

Os geotêxteis, em geral, cumprem as seguintes funções:

FUNÇÕES

• Separação
• Filtragem
• Drenagem
• Proteção
• Reforço

Os geotêxteis Soprema são concebidos para as seguintes aplicações:

• Edificação,
• Estradas e túneis
• Ferrovias e aeroportos.
• Obras hidráulicas (portos, balsas, etc.)
• Aterros
• Jardins
• Movimentação e consolidação de terras.
• Combinado industrialmente com outros produtos (impermeabilizantes e drenantes betuminosos e sintéticos)

Agora vamos analisar as suas aplicações e funções:

SEPARAÇÃO. DEFINIÇÃO E CARACTERÍSTICAS

A prevenção da mistura de solos adjacentes e/ou aterro através da utilização de um geotêxtil". (EN/ISO)

• Evita o contacto entre materiais não compatíveis.
• Atua como uma barreira permeável entre solos de diferentes estruturas.
• Melhora a capacidade de carga e evita a perda de material no solo.
• Melhora as propriedades de compactação das camadas granulares.
• Fornece estabilidade a longo prazo das camadas de fundação

SEPARAÇÃO. PROPRIEDADES MECÂNICAS NECESSÁRIAS

Os parâmetros mecânicos mais importantes de um geotêxtil de separação são:

Tf:  Resistência à tração na ruptura do geotêxtil [kN/m] (valor mínimo) De acordo com a norma EN ISO 10319.

e:  Alongamento na ruptura [%] (valor mínimo) De acordo com a norma EN ISO 10319.

Fp: Resistência ao punçoamento estático (teste CBR) [N] (valor mínimo). De acordo com a norma EN ISO 12236.

Dc: Perfuração dinâmica (teste de queda do cone) [mm] (valor máximo) De acordo com EN ISO 918

Um elevado alongamento permite a adaptação do geotêxtil às superfícies irregulares da obra e evita danos provocados por cargas e deslocamentos.

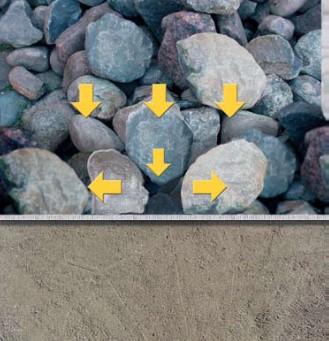

Um alongamento elevado evita danos no geotêxtil quando este se desloca horizontalmente como resultado do efeito de cunha devido a cargas verticais.

Um elevado alongamento permite a adaptação do geotêxtil às irregularidades da superfície de construção

Um elevado alongamento e uma resistência ao punçoamento estático evitam a perfuração quando a pressão do material de preenchimento origina a migração das partículas finas do solo para cavidades criadas na camada granular.

SEPARAÇÃO. PROPRIEDADES HIDRÁULICAS NECESSÁRIAS

Os parâmetros hidráulicos mais importantes no geotêxtil são:

O90%  Tamanho de poro característico [mm] De acordo com EN ISO 12956

kn   Coeficiente de permeabilidade normal ao plano [m/seg.] De acordo com a norma EN ISO 11058

Os requisitos para cada uma dessas características hidráulicas variam para diferentes tipos de construção, dependendo do tipo de fluxo de água que deve suportar.

FILTRAGEM. DEFINIÇÃO E CARACTERÍSTICAS

Evita a migração de partículas finas do solo para o material grosso, por efeito do fluxo de água no solo.

Mantém o fluxo de água no solo com perda mínima de pressão

Previne a migração de partículas finas por efeito de bombeamento sob as cargas dinâmicas de trânsito.

FILTRAGEM - PROPRIEDADES MECÂNICAS NECESSÁRIAS

Os parâmetros mecânicos mais importantes de um geotêxtil de filtro tensionado são:

Tf: Resistência à tração na ruptura do geotêxtil [kN/m] (valor mínimo) De acordo com a norma EN ISO 10319

e: Alongamento na ruptura [%] (valor mínimo) De acordo com EN ISO 10319

Fp: Resistência à perfuração estática (teste CBR) [N] (valor mínimo) De acordo com EN ISO 12236

DC: Perfuração dinâmica (teste de queda do cone) [mm] (valor máximo) De acordo com EN ISO 918

Um elevado alongamento e resistência ao punçoamento dinâmico previnem a deterioração do geotêxtil durante o despejo de pedras na instalação.

As características hidráulicas adequadas do geotêxtil garantem a retenção de finos no solo, mantendo o fluxo de água.

Um elevado alongamento permite a adaptação do geotêxtil às superfícies irregulares da obra.

FILTRAGEM - PROPRIEDADES HIDRÁULICAS

Os parâmetros hidráulicos mais importantes no geotêxtil são:

O90%  Tamanho de poro característico [mm] De acordo com EN ISO 12956

kn   Coeficiente de permeabilidade normal ao plano [m/seg.] De acordo com EN ISO 11058

O fluxo de água através do geotêxtil pode ser de dois tipos:

Fluxo de água estático (unidirecional): ex. drenos e sistemas de drenagem.

Fluxo de água dinâmico: por exemplo, obras hidráulicas e filtros planos em obras rodoviárias e ferroviárias.

DEFINIÇÃO E CARACTERÍSTICAS

"A captação e transporte de precipitação, água infiltrada e/ou outros fluidos através do plano do geotêxtil". (EN/ISO) Por outras palavras, é a capacidade do geotêxtil para drenar fluidos por si só, o que significa que não é uma parte do sistema de drenagem, mas o próprio sistema de drenagem.

fluidos por si só, o que significa que não faz parte do sistema de drenagem, mas o próprio sistema de drenagem.

A utilização de geotêxteis na drenagem é uma operação muito comum nas obras de terraplanagem e construção civil.

- Para assegurar a drenagem da água e outros fluidos com a mínima perda de carga possível e para garantir o bom funcionamento do sistema de drenagem.

DRENAGEM - PROPRIEDADES MECÂNICAS NECESSÁRIAS

Os parâmetros mecânicos mais importantes de um geotêxtil de drenagem tensionado são:

Tf: Resistência à tração na ruptura do geotêxtil [kN/m] (valor mínimo) De acordo com a norma EN ISO 10319

e: Alongamento na ruptura [%] (valor mínimo) De acordo com EN ISO 10319

Fp: Resistência ao punçoamento estático (teste CBR) [N] (valor mínimo) De acordo com EN ISO 12236

DC: Perfuração dinâmica (teste de queda do cone) [mm] (valor máximo) De acordo com EN ISO 918

DRENAGEM - PROPRIEDADES HIDRÁULICAS

Os parâmetros hidráulicos mais importantes no geotêxtil são:

qp  Fluxo de água no plano [m2/s] (valor mínimo) De acordo com EN ISO 12958

O90% Tamanho de poro característico [mm] De acordo com EN ISO 12956

kn  Coeficiente de permeabilidade normal ao plano [m/seg] (valor mínimo) De acordo com EN ISO 11058

Capacidade de fluxo de água no plano qp

A capacidade de fluxo no plano deverá ser baseada na quantidade de água que é necessário drenar.

A capacidade de fluxo de água no plano é expressa como a quantidade de água drenada durante um determinado período de tempo e para uma determinada largura [m3/seg/m = m2/seg*].

A importância de uma capacidade de fluxo de água suficiente no plano.

PROTEÇÃO. DEFINIÇÃO E CARACTERÍSTICAS

“A prevenção ou limitação de danos locais a um determinado elemento ou material pelo uso de um geotêxtil”. (EN/ISO)

A utilização de geotêxteis de proteção é uma operação muito comum na construção de aterros, lagoas e túneis para garantir a integridade da impermeabilização (ex. geomembranas) quando esta entra em contacto com materiais de enchimento ou é submetida a cargas.

PROTEÇÃO - PROPRIEDADES MECÂNICAS NECESSÁRIAS

Os parâmetros mecânicos mais importantes para um geotêxtil de proteção são:

Dc:  Perfuração dinâmica (ensaio de queda do cone) [mm] (valor máximo) De acordo com a norma EN ISO 918

Fp:   Resistência ao punçoamento estático (teste CBR) [N] (valor médio mínimo) De acordo com EN ISO 12236

d:    Espessura a 2kN/m2 [mm] (valor médio mínimo) De acordo com a norma EN 964-1

A correta espessura e resistência ao punçoamento evitam a deterioração da membrana.
